樓層舉升機之控制柜

查看次數：3804 更新時間：2023-12-07

控制柜是汽車舉升機的重要組成部分之一，它負責控制樓層舉升機的操作和運行。今天給大家講解一下樓層舉升機的控制柜。

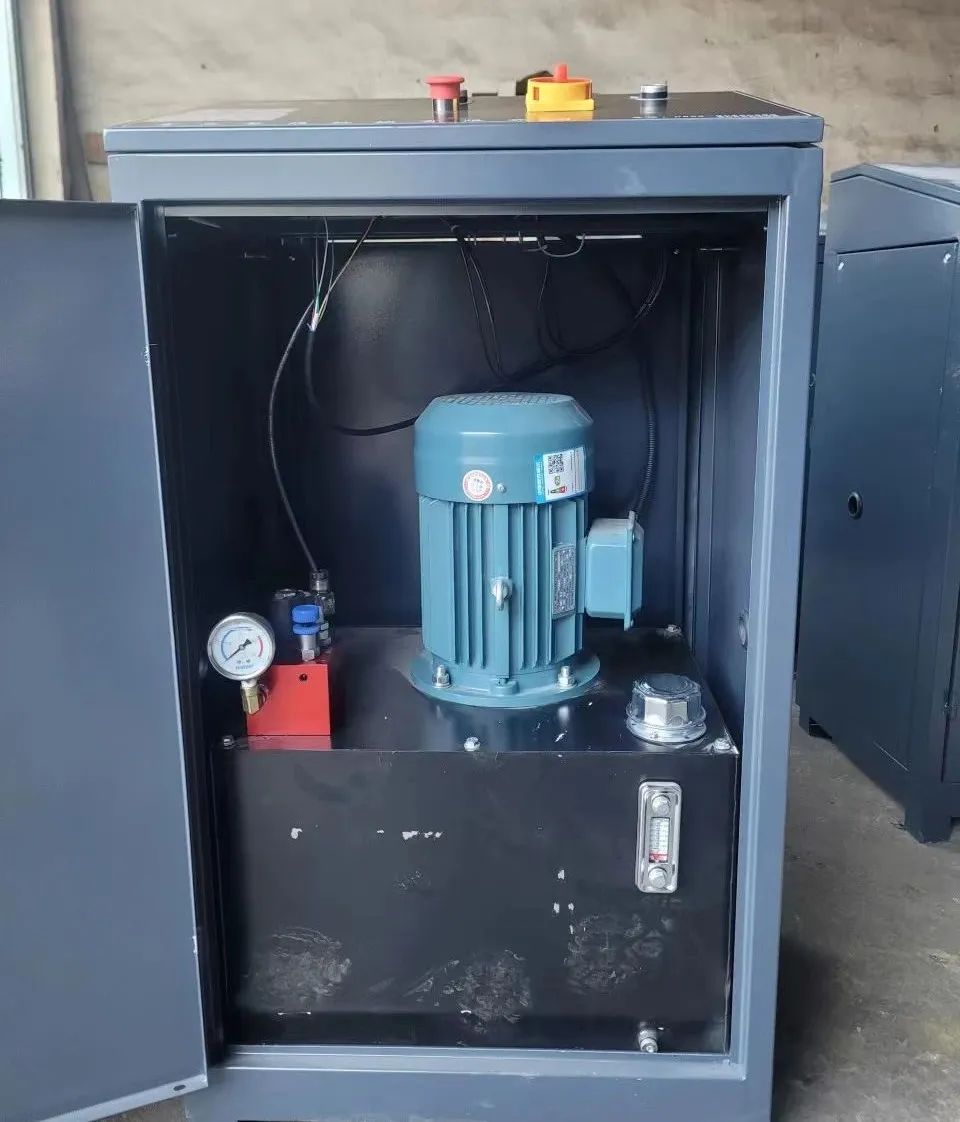

控制柜結構

控制柜結構

控制柜由金屬外殼、控制面板、內部電路板、電機、油箱（油泵）、油路分配器組成。外殼堅固耐用，可以保護內部電路板免受損壞。內部電路板在系統中扮演著大腦的角色，負責連接各個組件，其中包括氣動保險、油缸、小氣缸、安全燈以及行程限位開關等關鍵部件，電路板控制這些部件共同協作。油箱內部油泵是給樓層舉升機的油缸輸油提供動力，控制設備上升時，油泵給油箱內部的液壓油一定的壓力通過油管給油缸輸油，油缸進行工作。

控制柜功能

控制柜功能

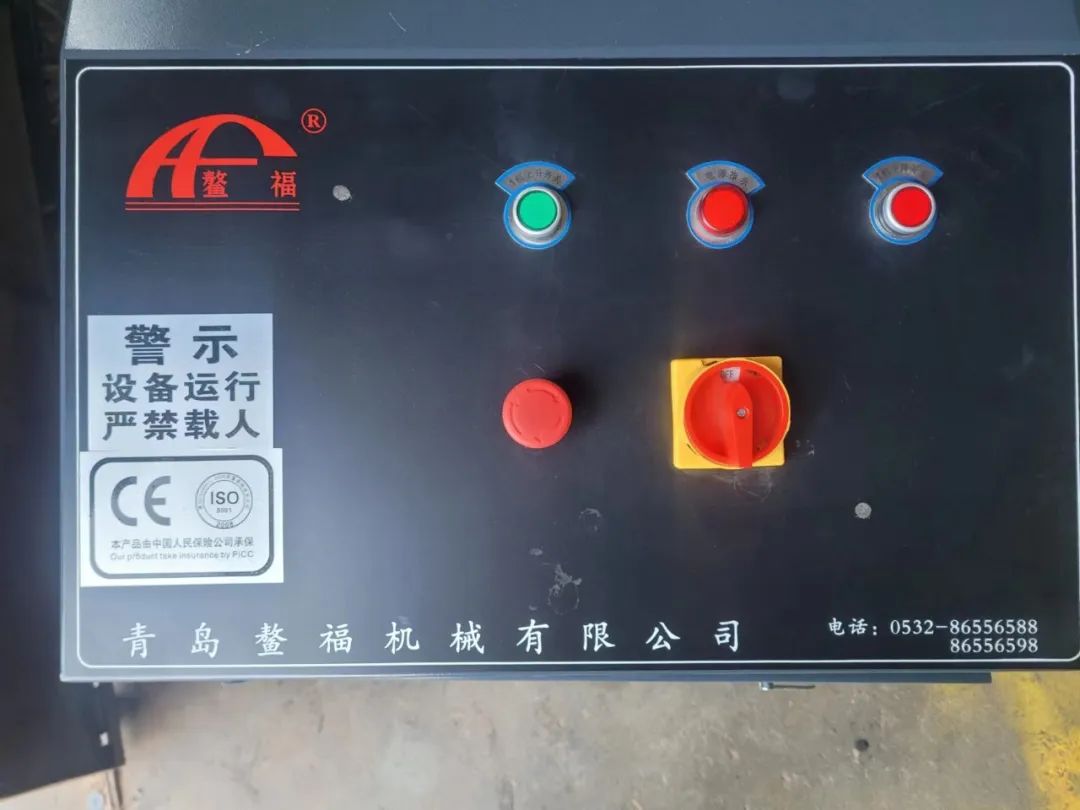

（控制面板）

控制柜的主要功能是接收操作人員的指令，并將其轉化為舉升機的動作。當操作人員按下上升、下降按鈕時，電控柜會通過電路板信號傳輸至各部位，各部位有序配合，實現舉升機上升下降。此外，控制柜還具有過載保護、應急保險裝置，以確保操作安全。

汽車舉升機

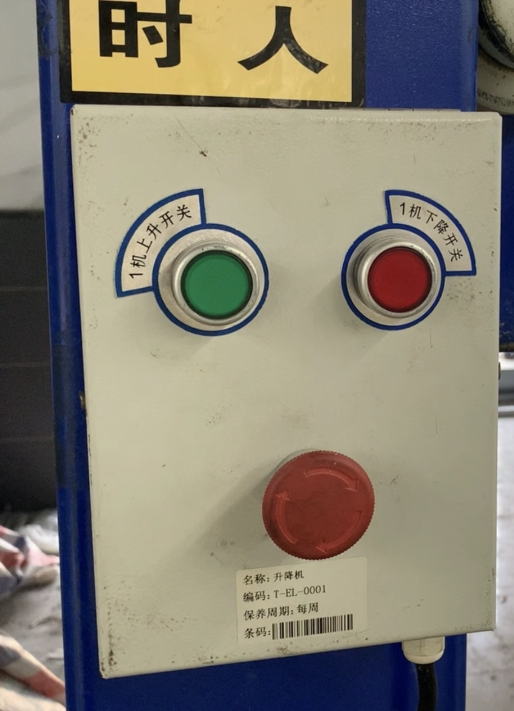

也可將控制按鈕開關與機箱分開（注：需根據場地不同情況來安裝）

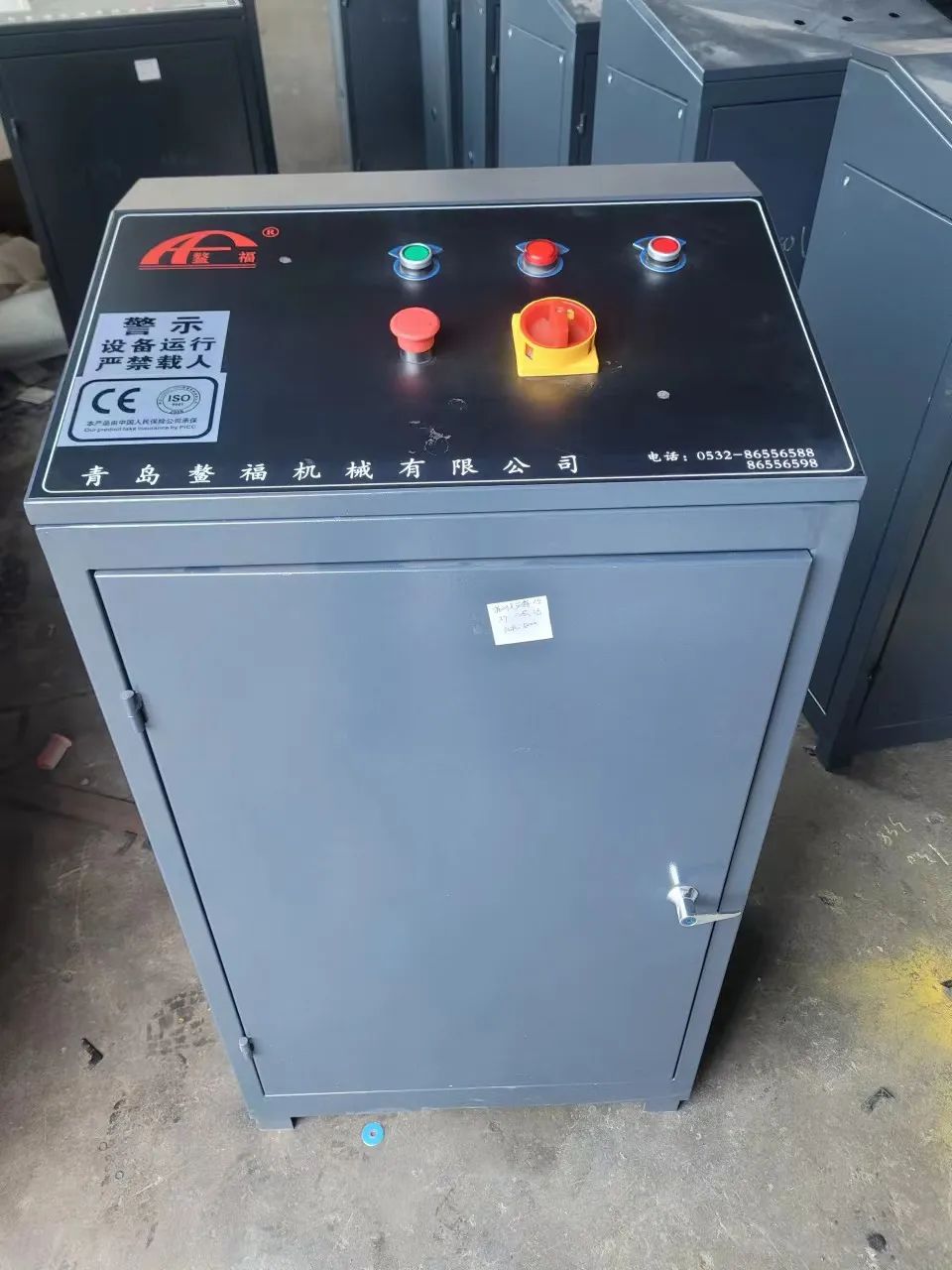

控制柜安全性

控制柜的設計和制造應符合相關安全標準，以確保操作人員的安全?？刂乒駪?yīng)具有過載保護功能，以防止舉升機在過載時損壞。此外，控制柜還應具有應急保險裝置，以便操作人員在出現問題時及時發現并采取措施。

控制柜安全性

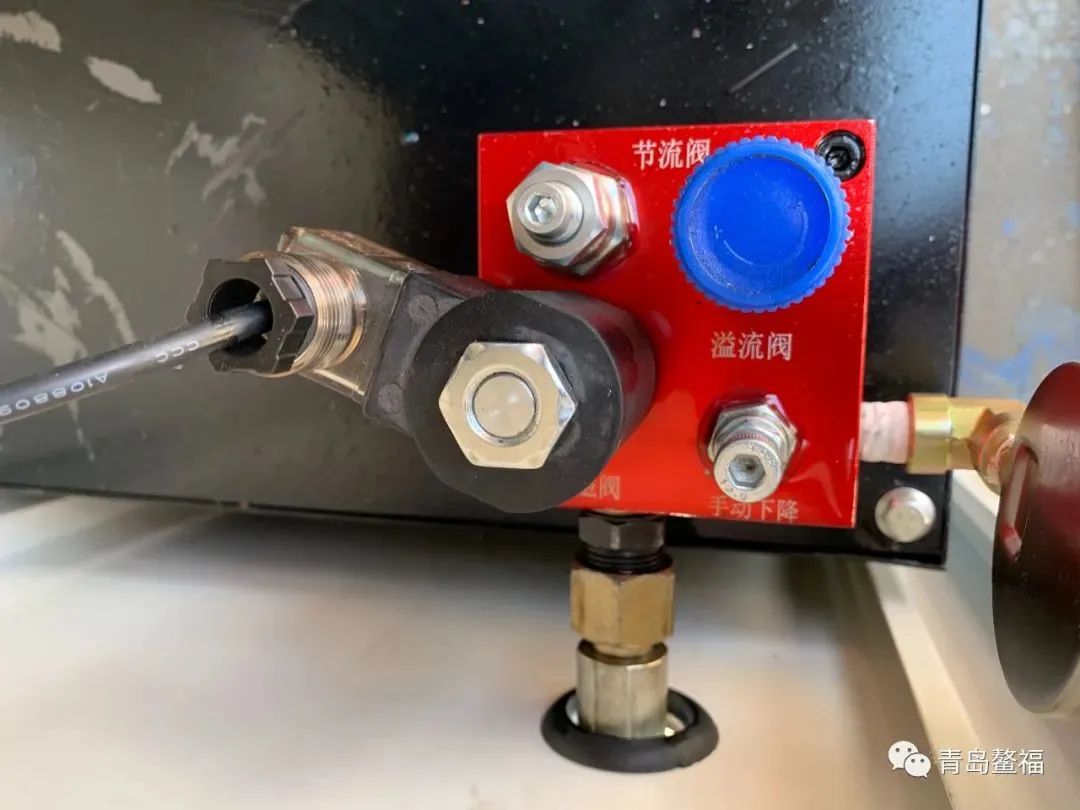

（油路分配器在油箱的上方）

應急保險裝置

節流閥的作用是控制舉升機上升的速度，如客戶覺得舉升機上升的速度過快可以向左轉動節流閥螺絲調整上升的速度。溢流閥是在系統中起安全保護的作用。當油缸壓力超過規定值時，安全閥頂開，將油缸中的一部分氣體排入大氣，使油缸壓力不超過允許值，從而保證油缸不因壓力過高而發生事故。手動下降旋扭的作用是手動調節設備下降。當設備在運行過程中突然斷電情況下設備停止運行，為了保證設備以及人身安全，轉動手動下降螺絲將托盤緩慢下降至設備最低點保證人員安全。

控制柜維護保養

控制柜需要定期進行維護保養，以確保其正常運行。

1.應定期檢查控制柜的電線和連接是否良好，以確保舉升機操作的安全。

2.應定期清潔控制柜內外部的灰塵和雜物，以避免對電路板造成損壞。

3.定期檢查油箱是否有漏油，以防止對油缸內部缺少液壓油造成損壞。
